裂缝修复前首先应弄清楚产生的原因、判断裂缝的类型。裂缝只是一种迹象而不是问题所在。因此，如果没有首先加固地基，而去填补由于支护结构的引起的经常性扩大裂缝是没有用的。同样地，对于强度不够或者因受力过度而弯曲的梁，在梁被加固前修补弯曲裂缝也是没有用的。

       常用的有三种基本的裂缝修复方法：

1、用环氧树脂灌浆，把开裂的混凝土两侧“粘合”起来；

2、用定位销钉把裂缝“缝合”起来；

3、扩大裂缝再用柔性或者半刚性密封材料来填充裂缝。



        但是目前还没有一种理想的多功能材料不仅仅能够进行结构刚度的修复、又有一定的伸缩性、又能有优异的耐候性等等。

        树脂灌浆的方法适用于固定主要裂缝，且以稳定裂缝为主。这些裂缝明显减小了构件的强度和刚度。粘合的方法是为了阻止裂缝继续发展，也可以加强构件的剪切刚度。

        封闭的方法主要用在活动裂缝上，用来阻止水的侵入并且用这种方法来减小锈蚀的可能性。这种方法同样可以防止裂缝内形成堆积，从而妨碍收缩并且造成裂缝的继续破坏。在这种方法中，可以通过表面打磨或切槽的方法来处理裂缝表面。然后再用水、压缩空气清洗裂缝，之后用密封材料填充好就行了。如果密封材料是矩形的，底面应该覆盖防胶粘剂来避免粘结，并且可以允许密封材料有适当的变形。

        对于渗漏的非结构型裂缝，其典型修复包括灌注聚氨酯或环氧树脂的方法，聚氨酯很适合用来阻止漏水。下面重点介绍一下树脂灌浆修补裂缝的方法。

        在裂缝修复方法中，环氧树脂灌注法是最常见的方法之一。由于环氧树脂灌注法也是最容易被错误理解的方法之一，因此才会有更多的讨论。在这个工序中，裂缝、混凝土的微裂隙以及混凝土和钢筋的空隙被灌入了环氧树脂。环氧树脂和混凝土间的粘结比混凝土自身的粘结还要强，所以如果没有进一步的变形或破坏发生，修复材料应该和新的材料一样好。

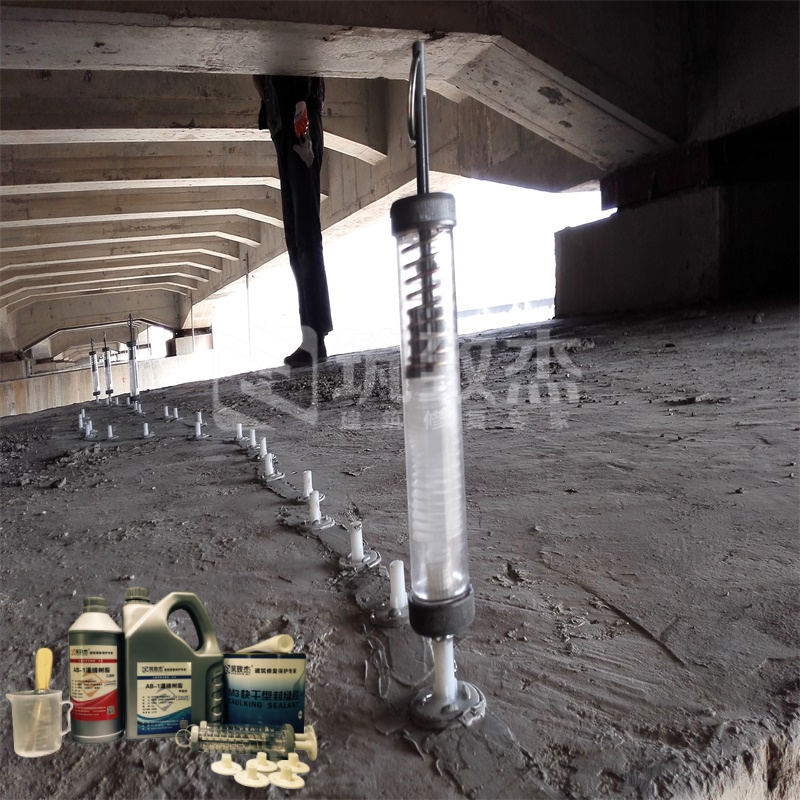

        这种修复方法主要适用于稳定裂缝和干燥环境的裂缝。对于那些潮湿环境和含氯化物成分显著的混凝土来说，并不推荐直接使用环氧树脂灌注法。因为在没有确定原因的情况下，裂缝只是锈蚀的表面现象。尽管灌注技术发展得较好，但是实际操作中仍然有很多的误区，如灌注过程灌浆孔的的位置、间距设置、密封和灌浆材料的选择以及压力的选择和饱满度如何确认等等。有经验的人员知道在哪里设置灌浆孔、灌注材料的特点、灌注多长时间，并且在什么样的压力下灌注等等。



        筑致杰AB-1灌浆树脂具有低粘度（100cP左右）的特点，能够流进细小的裂缝，所以它们常常被用作裂缝灌注材料。通过毛细孔压力能够帮助树脂进入到细小的裂缝中去。为了保证灌注的饱满度需要持续的灌注。

        怎样确认是否灌注饱满？一个简单的原则认为，当灌浆孔的相邻孔有灌浆树脂溢出的时候，就可以停止灌注了。其实不然。根据我们的经验，这种灌浆孔返胶的方法对于典型的收缩裂缝的灌注是不起作用的。楼板收缩裂缝是一种最常见的裂缝，特点是上宽下窄。在这种情况下，环氧树脂很可能从表面附近就溢出了，在上方施工的这种情况可能会更明显，它会很快地从相邻的孔流出来。这个时候如果停止灌注，就会导致裂缝只是部分地被填补。所以，我们在持续灌注后还要加入点胶的工序，以保证灌注效果更加有效，这样的工作需要有经验的人员。

        当裂缝被填补，灌浆孔被移走后，可以根据需要使表面平整和光滑或者做外观色差处理。这样工作就完成了。
